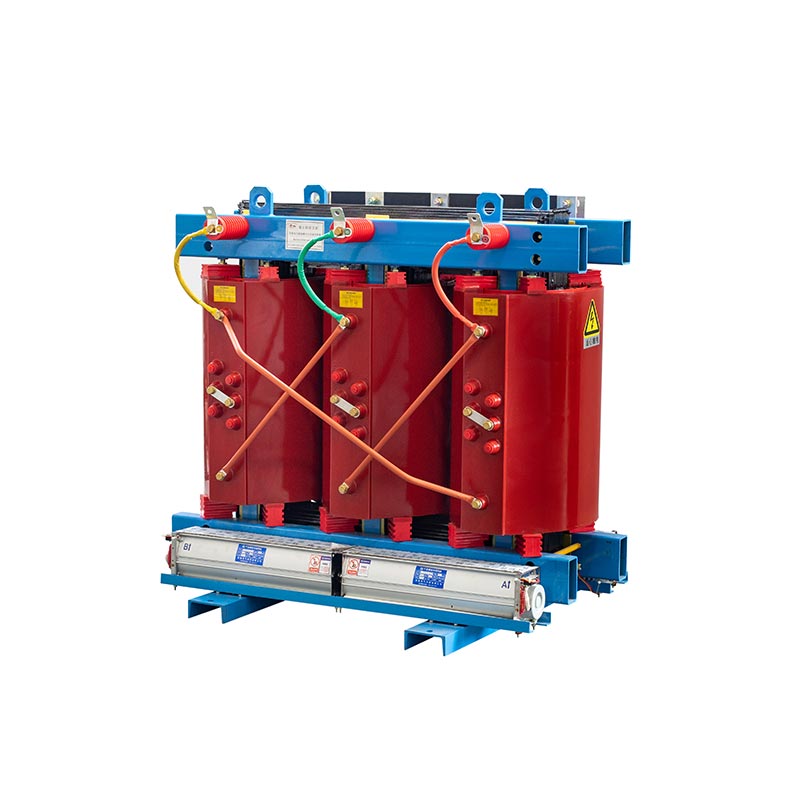

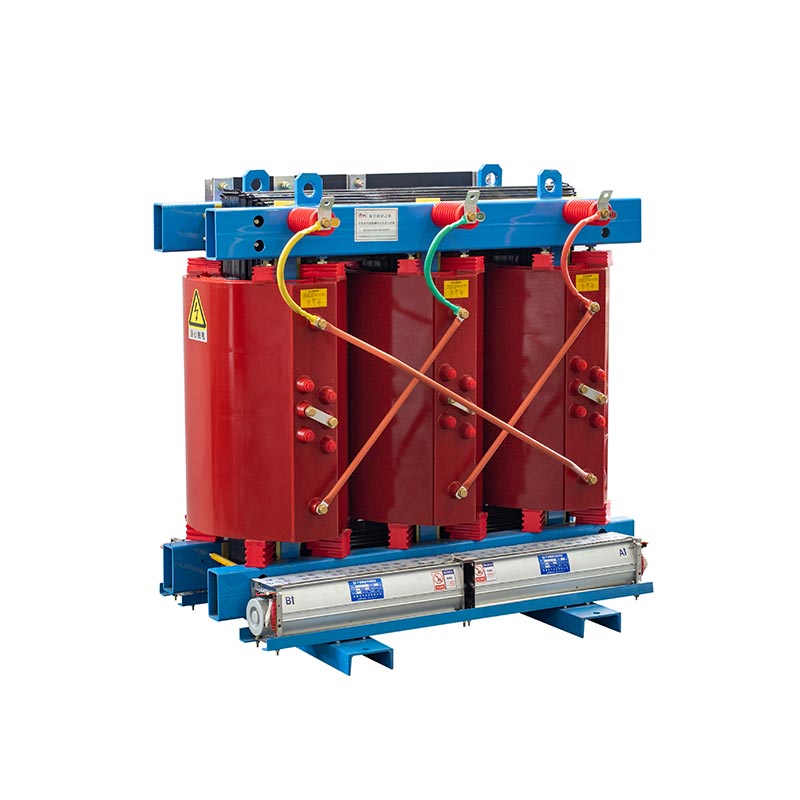

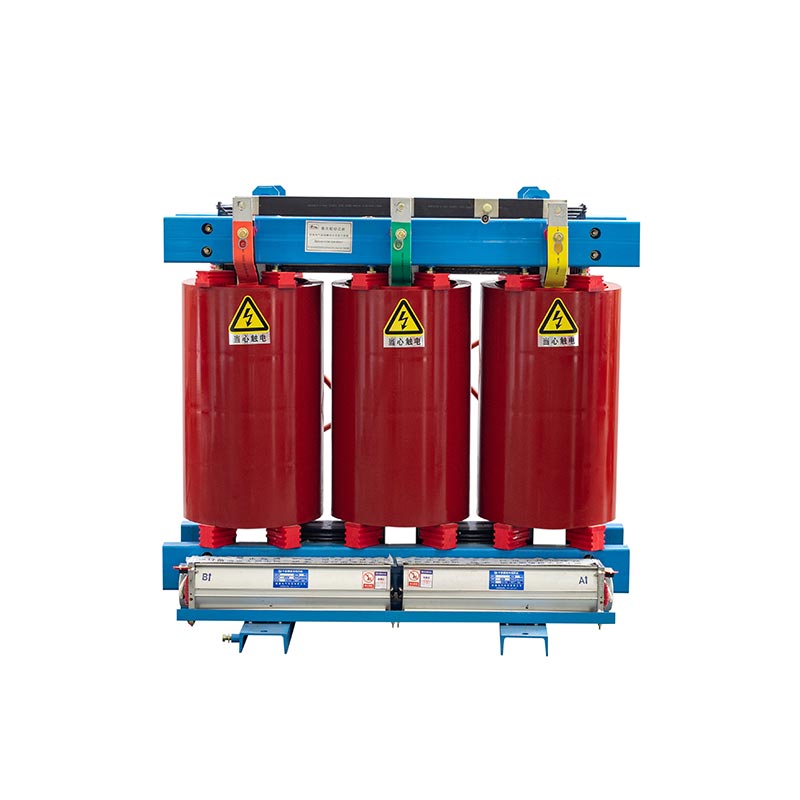

Epoksi qatranlı tökmə quru tip paylayıcı transformator

Əsas xüsusiyyətlər

Unikal struktur xüsusiyyətləri və əla izolyasiya materialları sayəsində epoksi qatran tökmə quru tipli paylayıcı transformatorlar aşağıdakı diqqətəlayiq üstünlüklərə malikdir.
Yağsız, alov gecikdirən, odadavamlıdır: İçəridə izolyasiya yağı yoxdur. İstifadə edir yanğın, partlayış və yağ risklərini əsaslı şəkildə aradan qaldıran epoksi qatranı kimi bərk izolyasiya materialları sızma.
Ekoloji təhlükəsizlik: Zəhərli maddələrdən azaddır. Zədələnsə belə, ətrafı çirkləndirməyəcək mühit.
Baxım sadədir: Yağlı transformatorlardan fərqli olaraq, mütəmadi olaraq yoxlamağa ehtiyac yoxdur yağ səviyyəsi və keyfiyyəti. Baxım iş yükü kiçikdir.
Çevik quraşdırma: Quraşdırma təməli üçün aşağı tələblərə malikdir və burada quraşdırıla bilər yük mərkəzi, bununla da xətt itkilərini azaldır.
Nəmə və kirə davamlıdır: Xüsusi emaldan keçmiş sarımlar var əla nəmə davamlı və korroziyaya davamlı xüsusiyyətlərə malikdir.

Bu xüsusiyyətlərə əsasən, epoksi qatran tökmə quru tipli paylayıcı transformatorların tətbiqi ssenariləri aşağıdakılardır: həm də çox genişdir.

Ərizə

Ticarət və mülki binalar: Hündür mərtəbəli binalar, ticarət mərkəzləri, xəstəxanalar, məktəblər, data mərkəzləri və s.
İctimai nəqliyyat və infrastruktur: Hava limanları, limanlar, metro stansiyaları, neft platformaları, və s.
Sənaye obyektləri: Yanğın yüksək olan ərazilərdə zavod sexləri, CNC maşın avadanlıqları və s qarşısının alınması tələbləri.
Yeni enerji sahələri: Günəş enerjisi, külək enerjisi və s. yaşıl enerji sistemləri

Standart spesifikasiya

1. Tətbiq olunan spesifikasiya: IEC 60076 / IEEE
2. Nominal gücü : 4000 KVA-a qədər
3. İlkin gərginlik: 35kV-a qədər
4. İkinci dərəcəli gərginlik: 380/400/415V və ya uyğunlaşdırılmışdır
5. Sarma materialları: Mis/ Alüminium
6. Temperatur artımı: 90 -100 ℃ və ya fərdi
7. Soyutma üsulu: ONAN8.Tezlik: 50Hz/60Hz
9. Kranların gərginliyi: ±5% / ±2x2,5% və ya fərdiləşdirilmişdir
10. vektor qrupu: Dyn11 / Yyn0 / Yd11

İzolyasiya sinfi

Epoksi qatranı tökmə quru tipli paylayıcı transformator üç ümumi izolyasiya sinfinə malikdir. Əsas xüsusiyyəti izolyasiya dielektrik gücü təmin etmək və müəyyən istilik məhdudiyyətlərinə tab gətirməkdir. İzolyasiya sinifləri

Avropa Standartı (IEC 60076):

A sinfi: 105°C maksimum sarım temperaturu.
Sinif E: Maksimum sarım temperaturu 120°C.
B sinfi: Maksimum sarım temperaturu 130°C.
Sinif F: Maksimum sarım temperaturu 155°C.
Sinif H: Maksimum sarım temperaturu 180°C.
Sinif C: Maksimum sarım temperaturu 220°C.

Amerika Standartı (ANSI/IEEE C57.12.01):

Sinif 105: Maksimum sarım temperaturu 105°C.
Sinif 150: Maksimum sarım temperaturu 150°C.
Sinif 220: Maksimum sarım temperaturu 220°C.

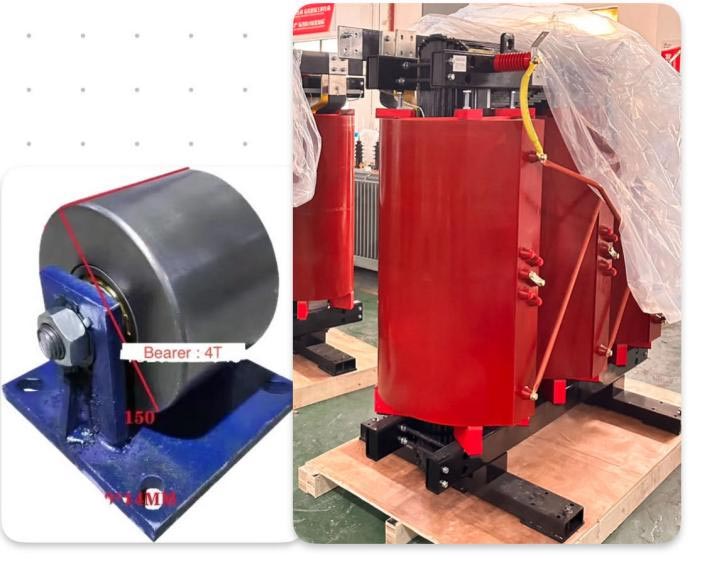

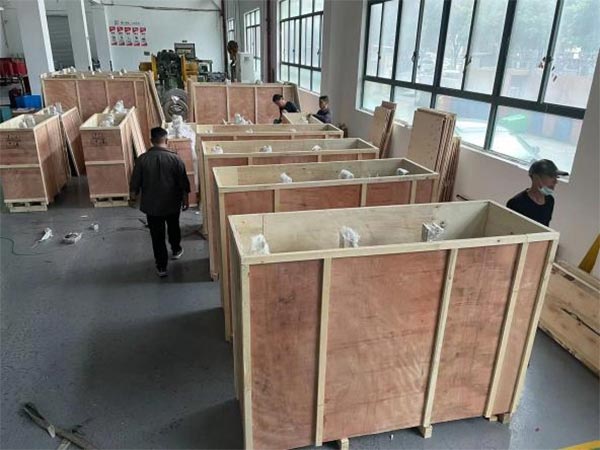

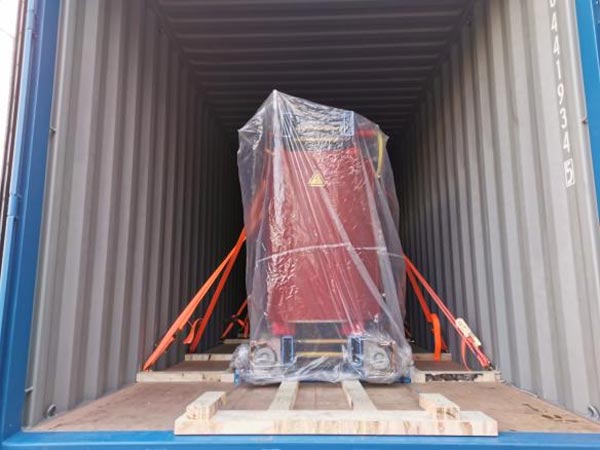

Paket üsulu

Zəhmət olmasa aşağıdakı məlumatları təqdim edin və biz daha yaxşı xidmətlər təklif edə bilək.

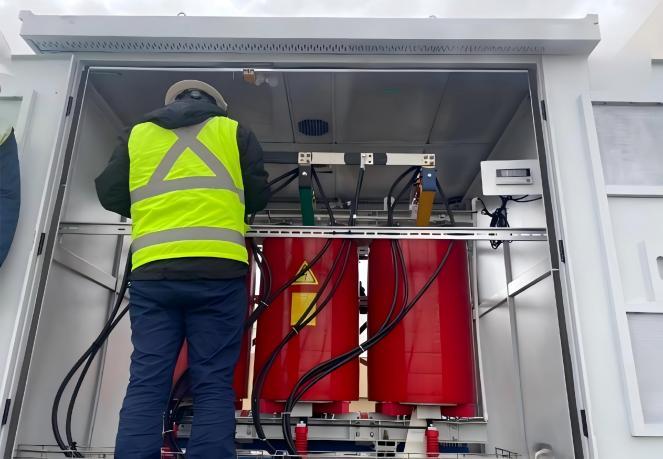

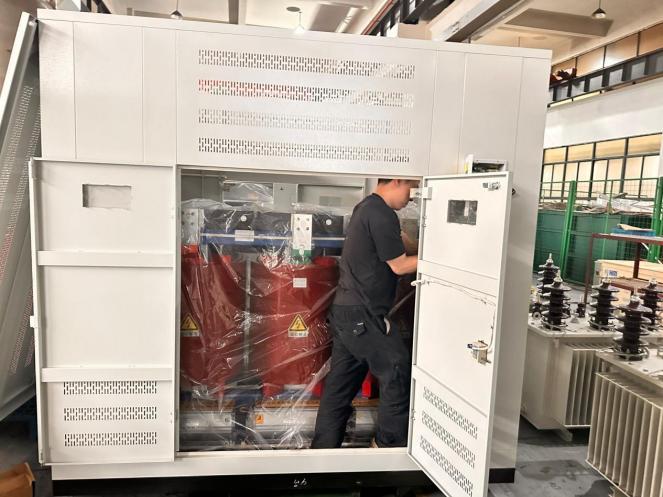

Məhsulun tətbiqi ssenariləri
Məhsulun texniki parametrləri

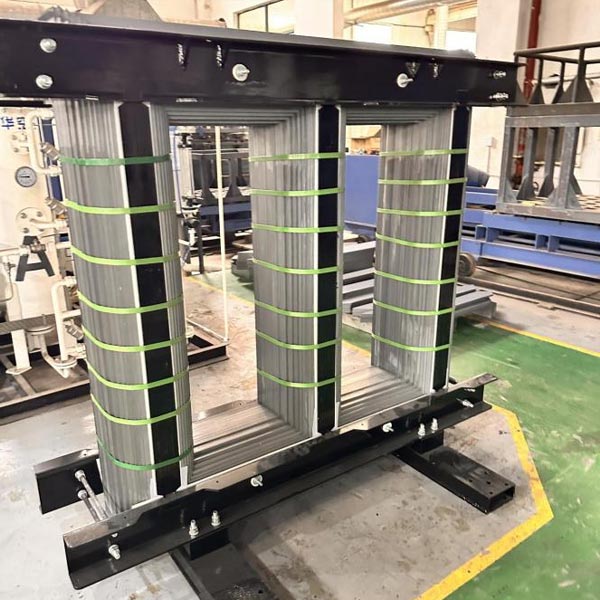

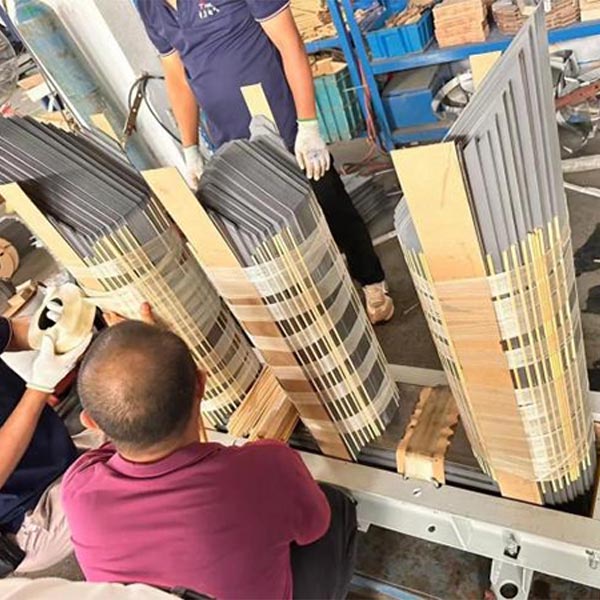

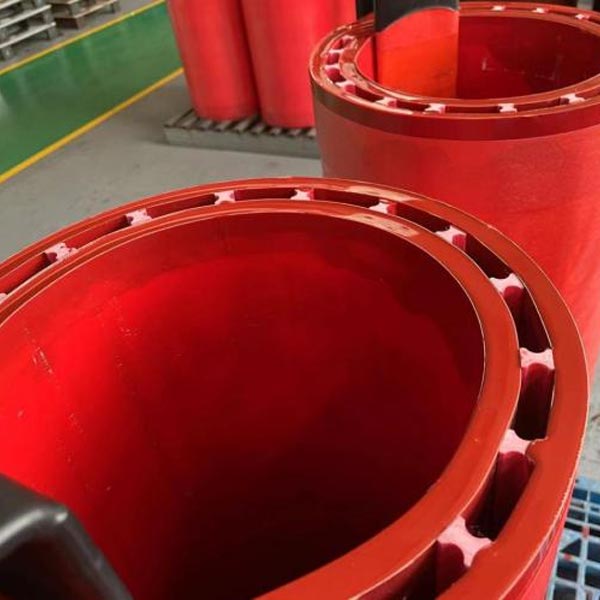

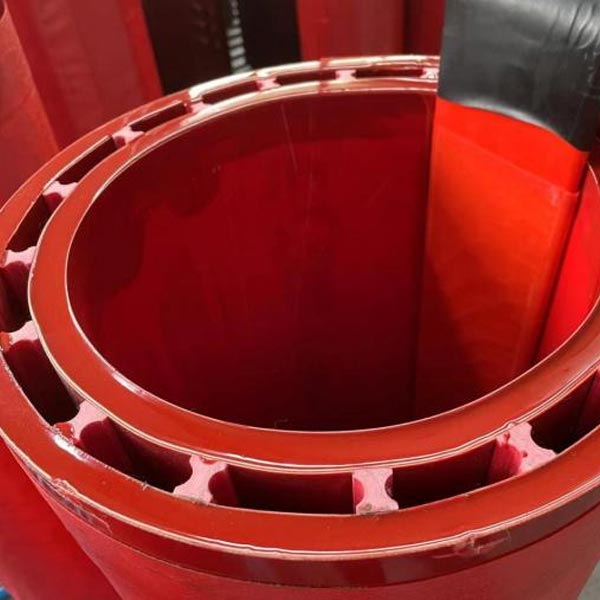

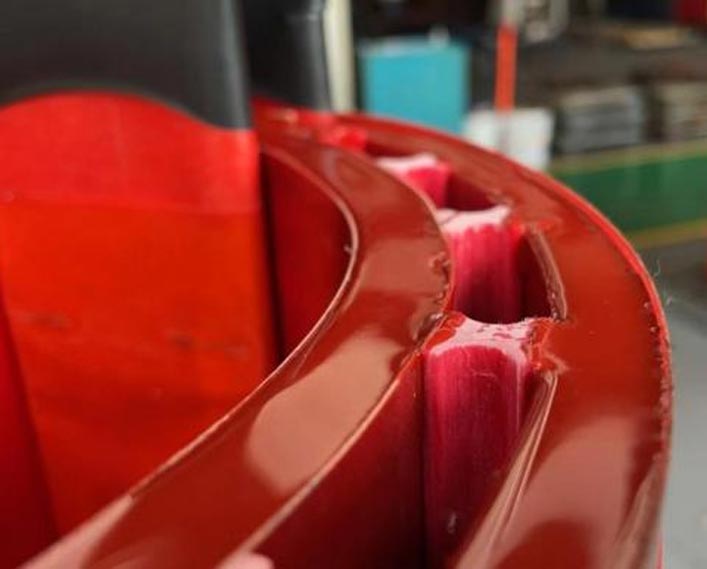

İstehsal

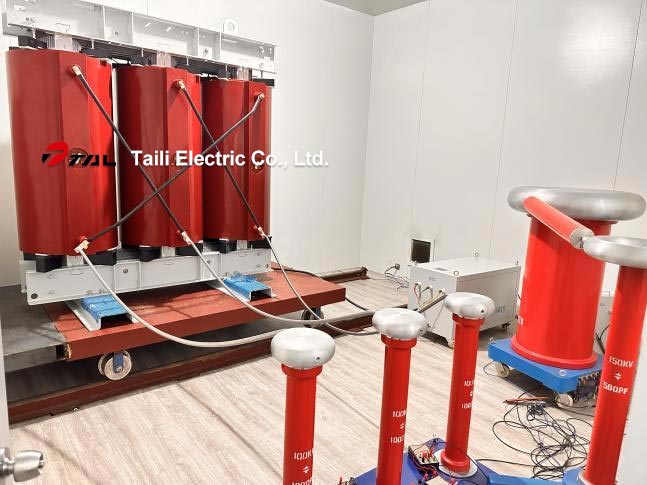

Test

Rutin testlər:

· Gərginlik nisbətinin ölçülməsi və faza yerdəyişməsinin yoxlanılması
· İzolyasiya müqavimət testi
· Sarma müqavimətinin ölçülməsi
· Gərginliyə davamlılıq testi
· Həddindən artıq gərginliyə tab gətirmə testinə vadar edin
· Yüksüz itkilərin və həyəcanverici cərəyanın ölçülməsi
· Qısa qapanma empedansının və Yük itkisinin ölçülməsi
· Gərginlik nisbətinin ölçülməsi və faza yerdəyişməsinin yoxlanılması
· İzolyasiya müqavimət testi
· Sarma müqavimətinin ölçülməsi
· Gərginliyə davamlılıq testi
· Həddindən artıq gərginliyə tab gətirmə testinə vadar edin
· Yüksüz itkilərin və həyəcanverici cərəyanın ölçülməsi
· Qısa qapanma empedansının və Yük itkisinin ölçülməsi

Tip testləri

· İşıqlandırma impuls testi
· Temperatur artımı testi
