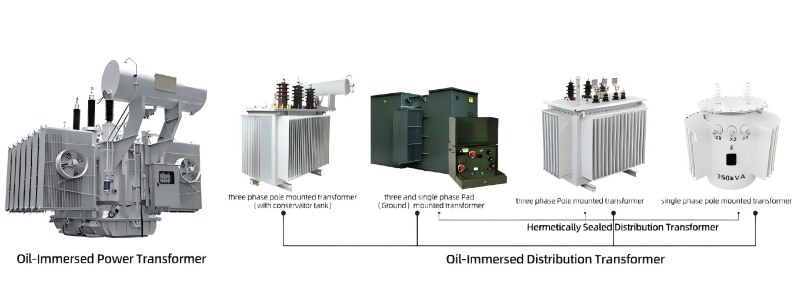

Yağlı tipli transformator

TAILI yağlı tipli transformator istehsalçısı və təchizatçısıdır. Məhsullarımızdırgüc transformatorlarıdəmir özəyi və sarımları (bobinlər) tamamilə xüsusi hazırlanmış izolyasiya yağına (transformator yağı) batırılır, yağ əsas izolyasiya və soyuducu vasitə kimi xidmət edir.

Əsas struktur komponentləri:

1. Transformator gövdəsi

Əsas: Silikon polad təbəqələrin üst-üstə yığılması nəticəsində yaranan maqnit yolu, torpaqlanmış.

Sarma: Mis və ya alüminium naqillərdən hazırlanmış yüksək və aşağı gərginlikli rulonlar, elektromaqnit çevrilməsi yaratmaq üçün əsas komponentdir.

2. Yağ çəni və izolyasiya yağı

Yağ çəni: polad plitələrlə qaynaqlanmış, transformator gövdəsini və izolyasiya yağını tuta bilən, möhürlənmə tələb edir.

İzolyasiya yağı: Adətən mineral yağdır. İzolyasiya, istilik yayılması və qövs söndürmə funksiyalarını təmin edir.

3. Soyutma sistemi

Yağın təbii konveksiyasına və ya məcburi dövriyyəyə əsaslanaraq, istilik daxili hissədən yağ çənindəki istilik yayma qurğularına nəql olunur.

Ümumi soyutma üsulları:

· ONAN (yağla batırılmış özünü soyutma): Yağın və havanın təbii konveksiyası (qutu divarları və ya istilik yayma qanadları) vasitəsilə istiliyin yayılması. Kiçik və orta ölçülü transformatorlar üçün uyğundur.

· ONAF (yağla batırılmış hava ilə soyutma): Havanın soyumasını məcbur etmək üçün istilik yayma qurğularına fanatları quraşdırın. Gücünü artırır.

· OFAF (güclü yağ havası soyutma): Yağ sirkulyasiyasını gücləndirmək və məcburi hava soyutmasını gücləndirmək üçün yağ nasoslarından istifadə edin. Böyük transformatorlar üçün istifadə olunur.

· OFWF (güclü yağ suyunu soyutma): Yağ sirkulyasiyasını gücləndirmək və isti yağı su soyuducuları vasitəsilə soyutmaq üçün yağ nasoslarından istifadə edin. Saxta transformatorlar və ya kifayət qədər su təchizatı olan ərazilər.

4. Mühafizə və monitorinq sistemi:

· Yağ anbarı (yağ yastığı): Yağın həcmini temperaturun dəyişməsinə uyğun olaraq tənzimləyir, yağla havanın təmas sahəsini azaldır və yağın yaşlanmasını gecikdirir.

· Absorber (nəfəs alma): Tərkibində neft anbarına daxil olan havadan nəm çəkən silikagel var.

· Qaz rölesi (qaz rölesi): Neft borusuna quraşdırılır, daxildə kiçik bir nasazlıq baş verdikdə və ya ciddi nasazlıq yağ axınının artmasına səbəb olduqda, siqnal göndərir və ya işə düşür. Ən vacib qeyri-elektrik qoruma.

· Partlayışa davamlı boru (təzyiq relyef klapan): Daxili təzyiq kəskin artdıqda, partlayışa davamlı membranı sındırır və ya təzyiqi buraxmaq üçün klapanı açır, neft çəninin partlamasına mane olur.

· Termometr: Üst yağ temperaturuna nəzarət edir.

· Yağ səviyyəsinin göstəricisi: Neft çənindəki yağ səviyyəsini göstərir.

Quru tipli transformatorlarla müqayisədə yağlı transformatorların üstünlükləri aşağıdakılardır:

1. Daha böyük tutum və daha yüksək gərginlik səviyyəsi

2. Yüksək istilik yayılması səmərəliliyi və güclü həddindən artıq yükləmə qabiliyyəti

3. Uzun izolyasiya müddəti və yüksək etibarlılıq

4. Yaxşı iqtisadi göstəricilər

5. Nisbətən aşağı səs-küy səviyyəsi

6. Yetkin texniki xidmət texnologiyası

Yağlı transformatoru nə vaxt seçmək lazımdır?

1. Yüksək gərginlik səviyyəsi (35kV-dan yuxarı).

2. Böyük güc tələbi (2000kVA-dan çox).

3. Açıq havada və ya müstəqil şəkildə quraşdırılmışdıryarımstansiyalar, yaxşı yanğın izolyasiya şəraiti ilə.

4. İlkin investisiya dəyərinə həssas, kifayət qədər istismar və texniki xidmət imkanları ilə.

5. Əməliyyat səs-küyü üçün ciddi tələbləri olan açıq hava ssenariləri.
