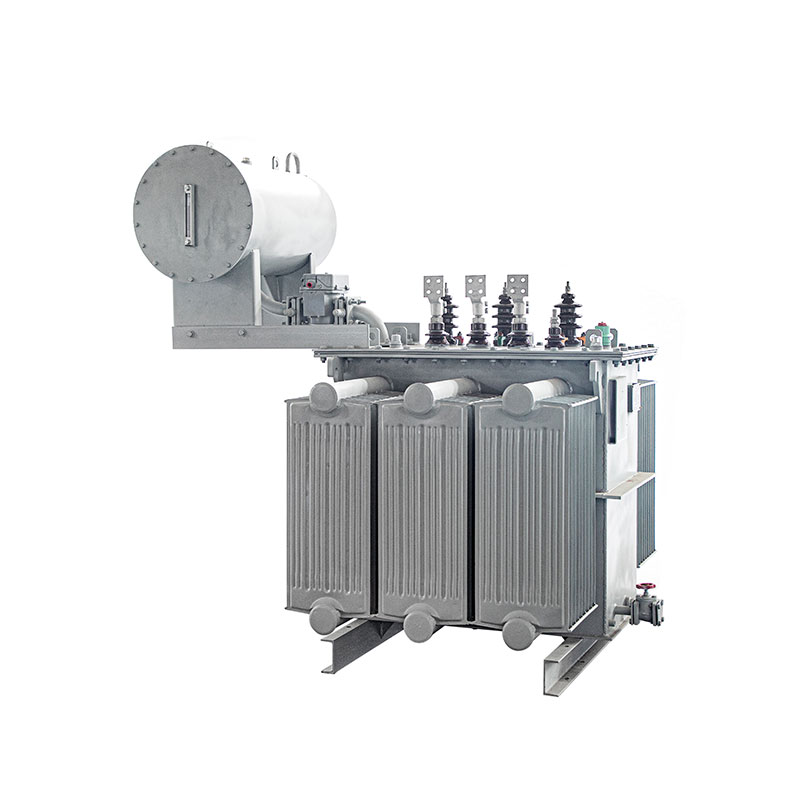

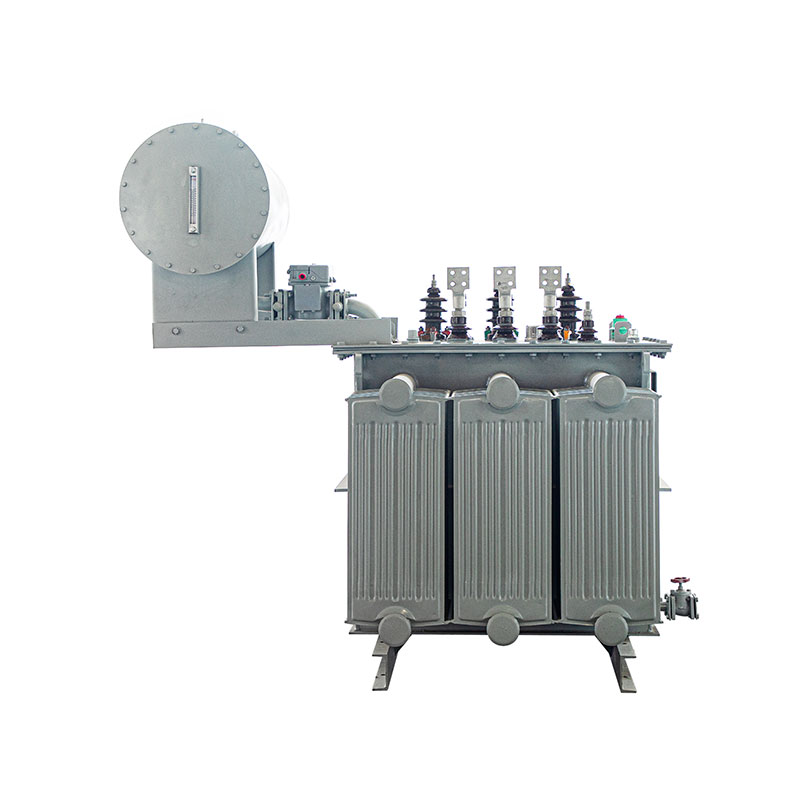

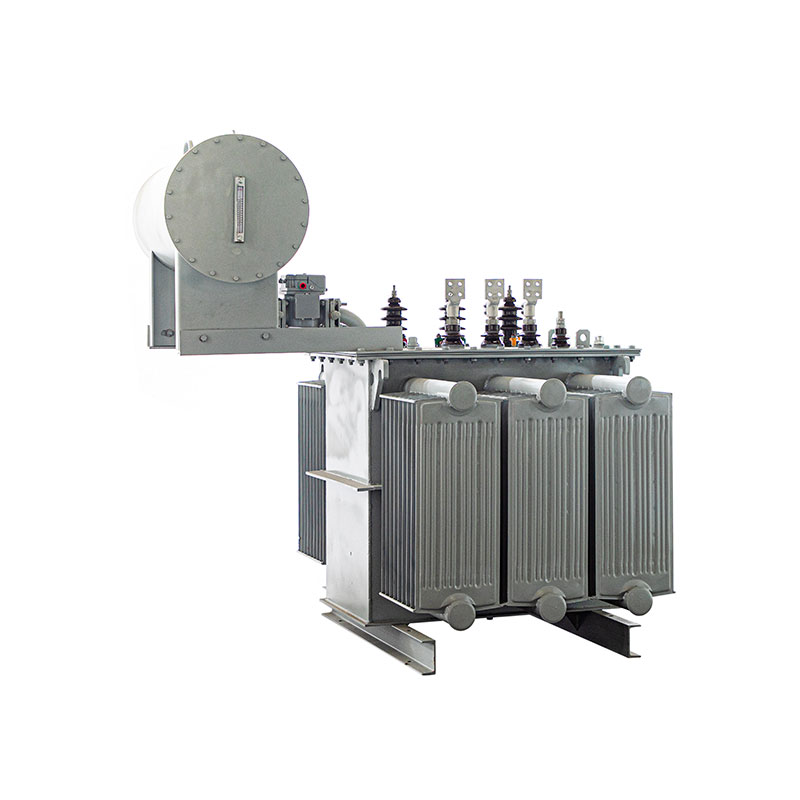

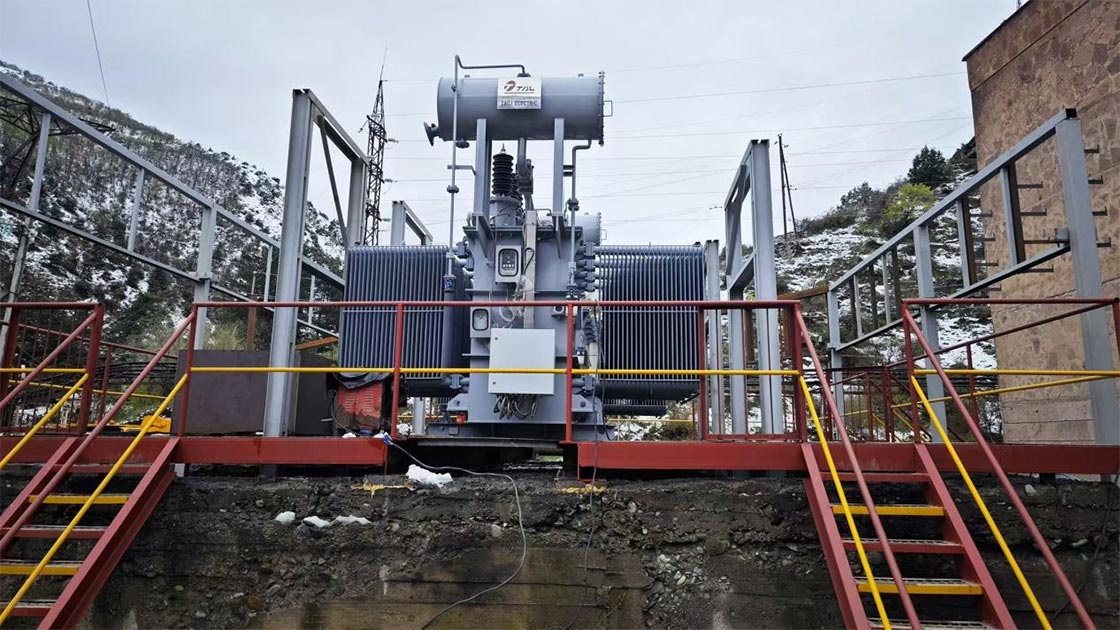

3 Fazalı Yağlı Tip Güc Transformatoru

Əgər siz 3 Fazalı Yağlı Elektrik Transformatorunun etibarlı təchizatçısı axtarırsınızsa və uzunmüddətli əməkdaşlığı inkişaf etdirmək istəyirsinizsə, lütfən TAILI-ni seçin, çünki bizim zəngin təcrübəmiz var və hərtərəfli xidmətlərlə birlikdə qabaqcıl məhsullar təklif edə bilərik.

Standart spesifikasiya

1. Tətbiq olunan spesifikasiya: IEC 60076 / IEEE

2. Nominal gücü : 3150kVA-a qədər

3. İlkin gərginlik: 66kV-a qədər

4. İkinci dərəcəli gərginlik: 0,4/6,3/10,5/35kV və ya fərdiləşdirilmiş

5, Sarma materialları: Mis / Alüminium

6. Temperatur artımı: 65 °C

7. Soyutma üsulu: ONAN/ONAF

8.Tezlik: 50Hz/60Hz

9.Taps gərginliyi: ±2x2.5% / ±3x2.5% / ±8x1.5% və ya fərdiləşdirilmiş

10.vektor qrupu: Yd11 / YNd11 / Dyn11 / YN

Video

Zəhmət olmasa aşağıdakı məlumatları təqdim edin və biz daha yaxşı xidmətlər təklif edə bilək.

3 fazalı yağlı tipli güc transformatorlarına texniki qulluq təhlükəsiz, etibarlılığı təmin etmək məqsədi daşıyan sistemli bir işdir. və transformatorların səmərəli işləməsi və istismar müddətini uzatmaq.

Gündəlik yoxlama və monitorinq

1. Yağ səviyyəsinin yoxlanılması

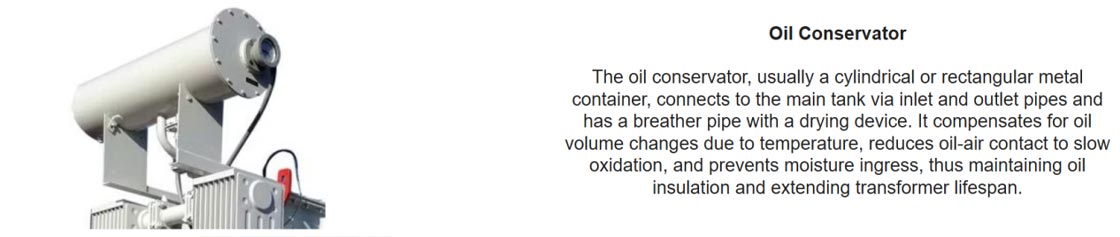

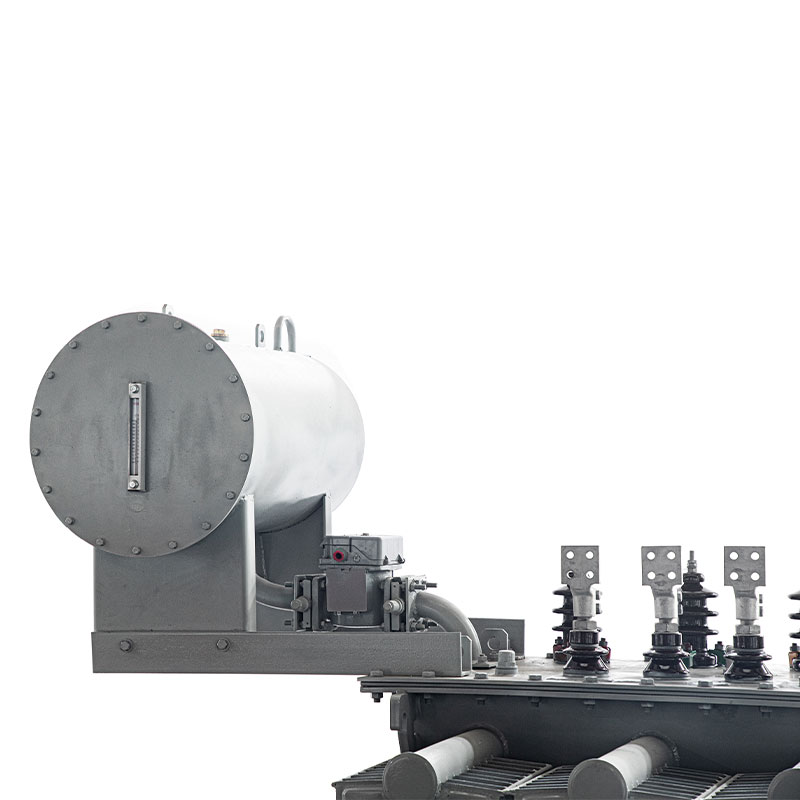

Transformator gövdəsinin və yağ anbarının (yağ çəninin) yağ səviyyəsinin norma daxilində olub olmadığını yoxlayın temperatur şkalası diapazonu.

Anormallıqlar və İdarəetmə:

Həddindən artıq yağ səviyyəsi: Bu, qaz yaradan daxili nasazlıqlar və ya neftə səbəb olan yüksək mühit temperaturu ilə bağlı ola bilər genişlənmə. Nəfəs almanın tıxandığını yoxlayın və səbəbi təhlil edin.

Qeyri-kafi yağ səviyyəsi: Buna yağ sızması və ya anormal daxili nasazlıqlar səbəb ola bilər. Dərhal tapın və sızma nöqtəsini həll edin və eyni marka və modelin keyfiyyətli izolyasiya yağını dərhal doldurun.

2.  Yağ Temperaturunun Təftişi

Temperatur göstəricisinə nəzarət edin və yuxarı yağ temperaturunun normal olub olmadığını yoxlayın (ümumiyyətlə çox deyil 85℃) və onu tarixi əməliyyat məlumatları ilə müqayisə edin.

Anormallıqlar və İstifadə: Yağın temperaturu anormal yüksəlirsə, bunun səbəbi həddindən artıq yüklənmə, soyutma cihazı ola bilər. nasazlıq, daxili həddindən artıq istiləşmə (məsələn, dəmir özəyi, sarğı və ya kran dəyişdirici ilə zəif təması) və s. dərhal müəyyən edilir və həll edilir.

3. Yağ sızmasının yoxlanılması

Transformatorun bütün sızdırmazlıq səthlərini, qaynaqları, kolları, klapanları, qaz relelərini və digər hissələrini diqqətlə yoxlayın. yağ sızmasının hər hansı izləri.

Müalicə: Əgər sızma aşkar edilərsə, dərhal müalicə edilməlidir. Kiçik sızma sıxma ilə həll edilə bilər boltlar. Şiddətli yağ sızması sızdırmazlıq komponentlərinin dəyişdirilməsi və ya qaynaq üçün elektrik kəsilməsini tələb edir.

4. İzolyasiya yağının rəngi və vəziyyəti

Yağ səviyyəsinin göstəricisi vasitəsilə yağın rəngini müşahidə edin.

Normal: şəffaf, açıq sarı.

Qeyri-normal: Rəng daha tünd və ya qara olarsa, bu, yağın pisləşməsini və ya qövslər və ya daxili xətaları göstərə bilər. həddindən artıq istiləşmə.

5. Səs (səs-küy) yoxlanışı

Məzmun: Transformator normal işləyərkən vahid “vızıltı” elektromaqnit səsi çıxarır.

Anormallıqlar və İdarəetmə:

Artan və vahid səs: Bu, həddindən artıq yüklənməni və ya həddindən artıq gərginliyi göstərə bilər.

Qeyri-bərabər cızıltı və ya cızıltı səsləri: İçəridə yerli boşalma və ya izolyasiyanın pozulması var.

Qeyri-bərabər səs-küylü səs: Bu, boş dəmir əsas bağlayıcılarla əlaqədar ola bilər.

Anormal səslər aşkar edilərsə, gücləndirilmiş monitorinq aparılmalıdır. Zəruri hallarda elektrik enerjisi kəsilməlidir yoxlama üçün söndürülür.

6. Kolların yoxlanılması

Yüksək və aşağı gərginlikli kolların səthlərinin təmiz olub-olmadığını yoxlayın və hər hansı bir çat, zədə və ya zədə olub olmadığını yoxlayın boşalma izləri.

Müalicə: Səthlər çirklidirsə, onları təmizləmək lazımdır. Çatlamalar və ya güclü boşalmalar varsa, kolları dəyişdirmək lazımdır.

7. Respiratorun (nəm uducunun) yoxlanılması

Tərkibi: Silikagelin rəngini yoxlayın. Quru silikagel mavi rəngdədir və nəmlə doyduğu zaman çəhrayı olur.

Prosedur: Silikagelin 2/3-dən çoxu çəhrayı rəngə çevrildikdə, dəyişdirilməlidir. Yağ qabında yağ varsa, yağ səviyyəsinin normal olub olmadığını yoxlayın.

8. Soyutma sisteminin yoxlanılması

Məzmun: Hava ilə soyudulmuş transformatorlar üçün fanatların normal işləməsini yoxlayın; yağla soyudulmuş/su ilə soyudulmuş üçün transformatorlar, yağ nasoslarının, su nasoslarının, ventilyatorların iş şəraitini və soyuducularda hər hansı sızma olub olmadığını yoxlayın.

İstifadə: İstiliyin düzgün yayılmasını təmin etmək üçün hər hansı nasazlığı dərhal aradan qaldırın.

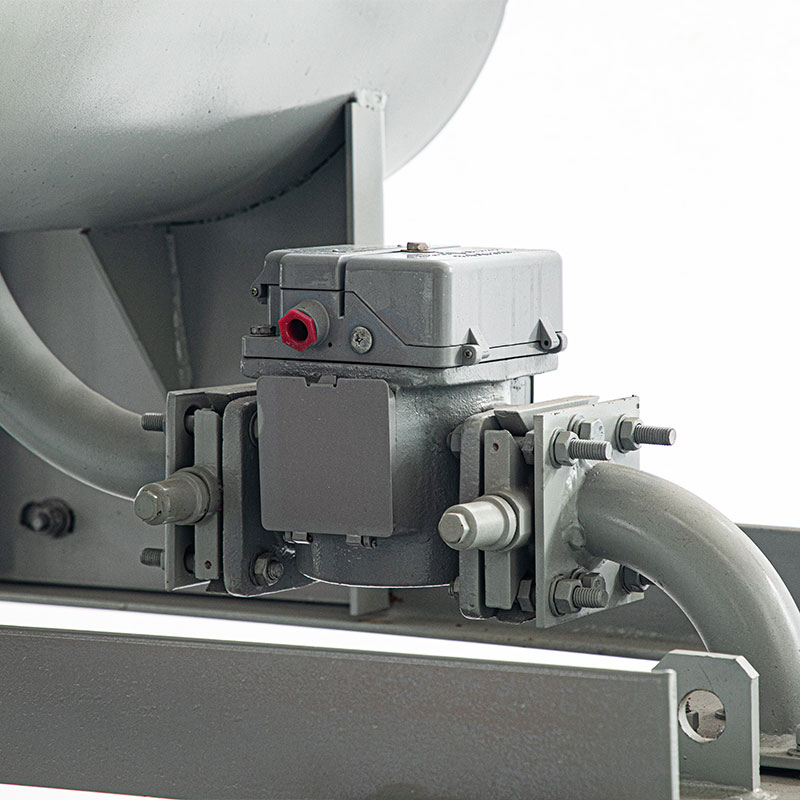

9. Qaz relesinin yoxlanılması

Rölənin içərisində hər hansı qaz yığılmasının olub olmadığını və müşahidə pəncərəsinin təmiz olub olmadığını yoxlayın.

Müalicə: Əgər az miqdarda qaz varsa, onu qeydə almaq və analiz üçün nümunə götürmək lazımdır; qazın miqdarı olarsa böyükdürsə, rele bir siqnal və ya səfər verəcək və dərhal işləmə tələb olunur.

10. Torpaqlama qurğusunun yoxlanılması

Korpusun və neytral nöqtənin torpaqlama naqilinin etibarlı şəkildə bağlandığını və pasdan təmiz olub olmadığını yoxlayın.
