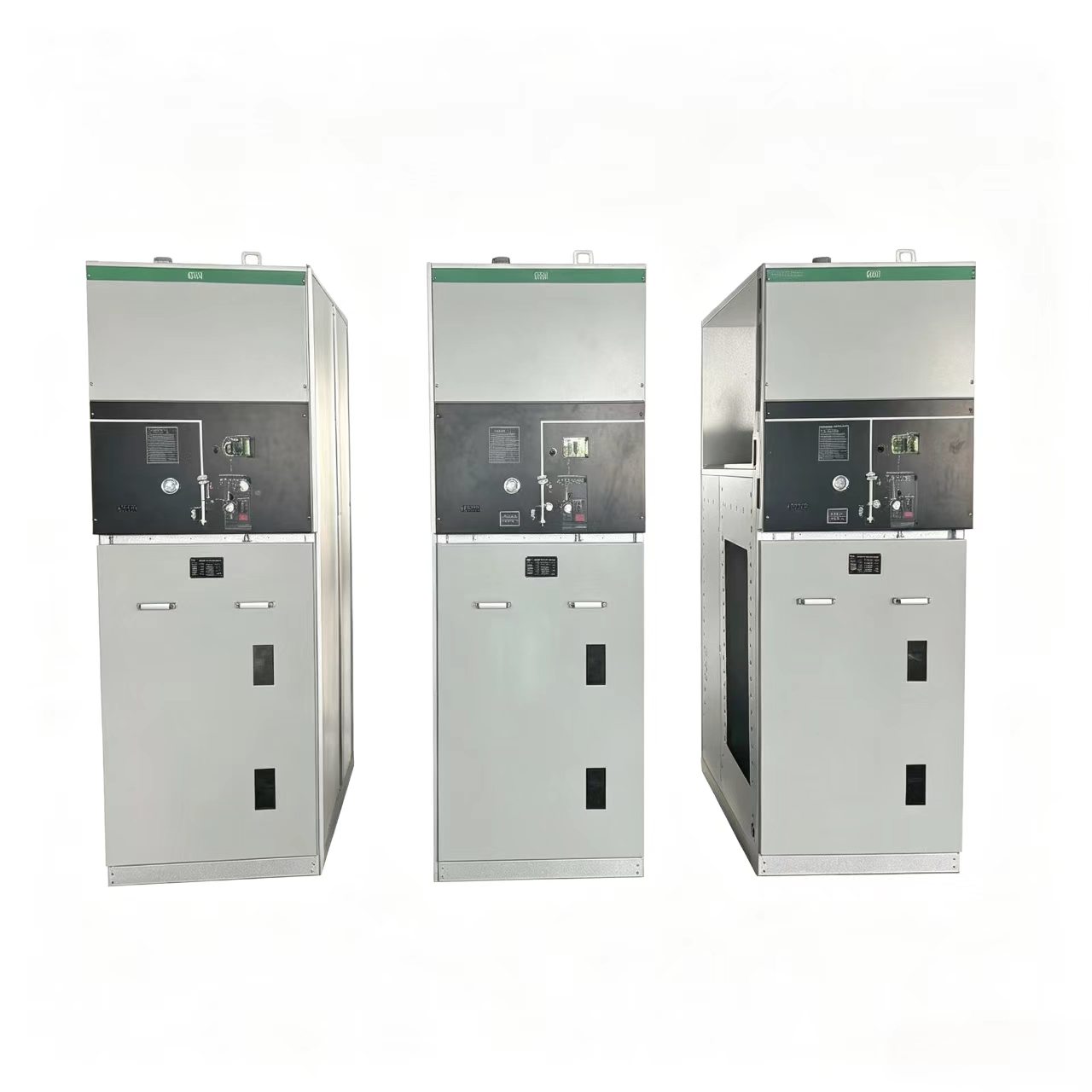

24KV Yarıizolyasiyalı Qaz İzolyasiyalı Kommutator (GIS)

TaiLi Electric 24kV yarıizolyasiyalı paylayıcı qurğu (bundan sonra "bu keçid qurğusu" adlandırılacaq) 24kV orta gərginlikli enerji paylama sistemləri üçün nəzərdə tutulmuş yığcam, SF₆ izolyasiyalı metal qapalı keçid qurğusudur. Bu keçid qurğusu 24kV, 630A və 50/60Hz-də qiymətləndirilib və

GB və IEC standartlarına ciddi uyğun olaraq istehsal edilmişdir. Bu keçid qurğusu ring əsas qurğular, ikinci dərəcəli yarımstansiyalar, sənaye obyektləri, kommersiya binaları və bərpa olunan enerji layihələri üçün uyğundur.

Əsas Xüsusiyyətlər

• Tam Möhürlənmiş Paslanmayan Polad Çən – TaiLi Electric 24kV yarıizolyasiya edilmiş keçid qurğusu minimal deformasiya və əla qaz keçirmə qabiliyyətini təmin etmək üçün robot qaynaq maşınları ilə qaynaqlanan 3-5 mm qalınlığında paslanmayan polad lövhələrdən hazırlanmış tamamilə möhürlənmiş paslanmayan polad çəni özündə birləşdirir. TaiLi Electric 24kV yarıizolyasiyalı keçid qurğusunun bütün canlı hissələri və keçid cihazları həm izolyasiya, həm də qövs söndürmə mühiti kimi SF₆ qazı ilə doldurulmuş bu çənin daxilindədir. Bu dizayn TaiLi Electric 24kV yarıizolyasiya edilmiş keçid qurğusunun rütubət, toz və çirklənmə kimi xarici mühit şəraitindən təsirsiz qalmasını təmin edir.
• Yüksək Mühafizə Səviyyəsi – TaiLi Electric 24kV yarıizolyasiyalı keçid qurğusunun möhürlənmiş çəni IP67 mühafizə dərəcəsinə nail olur və bu keçid qurğusunun hətta müvəqqəti suya batırılması şəraitində belə etibarlı işləməsinə imkan verir. TaiLi Electric 24kV yarıizolyasiyalı keçid qurğusunun xarici korpusu IP4X dərəcəsinə malikdir.
• Üç Mövqeli Yük Aparıcı Açar – TaiLi Electric 24 kV yarıizolyasiyalı keçid qurğusu SF₆ ilə doldurulmuş paslanmayan poladdan hazırlanmış çənin içərisində qaynaqlanmış üç mövqeli yük açarı (qapalı/açıq/torpaqlanmış) ilə təchiz edilmişdir. TaiLi Electric 24kV yarıizolyasiyalı keçid qurğusunun keçid mexanizmi korroziyaya davamlı materiallara və özünü yağlayan podşipniklərə malikdir ki, bu da aşağı işləmə səylərini, yüksək etibarlılığı və uzun xidmət müddətini təmin edir.
• Modul və Genişləndirilə bilən Dizayn – TaiLi Electric 24kV yarıizolyasiyalı keçid qurğusu montaj zamanı qazla işləməyə ehtiyac olmadan çevik birləşmə və genişlənməyə imkan verən modul vahid konfiqurasiyasını qəbul edir. TaiLi Electric 24kV yarıizolyasiyalı keçid qurğusu həm sabit, həm də genişləndirilə bilən konfiqurasiyalarda mövcuddur və kompakt keçid qurğuları üçün müxtəlif yarımstansiya tələblərinə cavab verir.
• Kompleks mexaniki kilidləmə – TaiLi Electric 24kV yarıizolyasiyalı keçid qurğusu əməliyyat xətalarının qarşısını alan və personalın təhlükəsizliyini təmin edən tam beş qoruyucu mexaniki bloklama sisteminə malikdir.
• Smart-Ready – TaiLi Electric 24kV yarıizolyasiyalı keçid qurğusu uzaqdan monitorinq və idarəetmə imkanlarını təmin etmək üçün motorlu mexanizmlər, gərginlik transformatorları və paylayıcı avtomatlaşdırma terminalları ilə təchiz oluna bilər.

Texniki Spesifikasiyalar

Tətbiqlər

TaiLi Electric 24kV yarıizolyasiya edilmiş keçid qurğusu elektrik sənayesinin bir çox sektorunda geniş istifadə olunur:

• Ring Main Units – Şəhər və kənd elektrik paylanması üçün 24kV halqa şəbəkələrində əsas komponent kimi.
• İkinci dərəcəli yarımstansiyalar – Kiçik və orta ölçülü yarımstansiyalarda kompakt, texniki xidmət tələb olunmayan keçid qurğuları üçün.
• Sənaye Obyektləri - Fabriklərdə, mədənlərdə və istehsalat müəssisələrində enerji paylanması.
• Ticarət Binaları – Ticarət mərkəzləri, xəstəxanalar, idman meydançaları və hündürmərtəbəli binalar üçün.
• İnfrastruktur - hava limanları, metro sistemləri, dəmir yolları və tunellər.
• Bərpa olunan enerji - Külək fermaları və fotovoltaik stansiyalar.
• Astara quraşdırılmış və yeraltı yarımstansiyalar - Xarici korpuslar və ya yarı yeraltı qurğular üçün uyğundur.

Tez-tez verilən suallar

S1: Bu keçid qurğusunun tipik SF₆ qaz sızma dərəcəsi nədir?

A: TaiLi Electric 24kV yarıizolyasiyalı keçid qurğusunun illik SF₆ sızma dərəcəsi ≤0,1% təşkil edir. Mükəmməl qaz sızdırmazlığını təmin etmək üçün möhürlənmiş çən robot qaynaq maşınları ilə qaynaqlanır və dizayn 30 ildən çox müddət ərzində sızmalara zəmanət verir.

S2: SF₆ təzyiqi aşağı düşərsə və ya qaz sızması aşkar edilərsə, mən nə etməliyəm?

Cavab: Əgər SF₆ sıxlığı monitoru aşağı təzyiq göstərirsə və ya həyəcan siqnalı işə salınıbsa, dərhal işi dayandırın, sızma mənbəyini müəyyənləşdirin, sızma nöqtəsini təmir edin və keçid qurğusunu SF₆ qazı ilə müəyyən edilmiş təzyiqə doldurun. Qaz manometrinin və sıxlıq rölesinin müntəzəm yoxlanılması tövsiyə olunur.

3-cü sual: Bu keçid qurğusu müntəzəm texniki xidmət tələb edirmi?

A: Xeyr. TaiLi Electric 24kV yarıizolyasiyalı keçid qurğusu texniki xidmət tələb olunmayan məhsul kimi nəzərdə tutulub. Tam möhürlənmiş paslanmayan poladdan hazırlanmış çən izolyasiya qazı ilə xarici mühit arasında təmasın qarşısını alır, məhsulun xidmət müddəti ərzində dövri yoxlamalar, qaz nümunələrinin götürülməsi və ya regenerasiya ehtiyacını aradan qaldırır.
