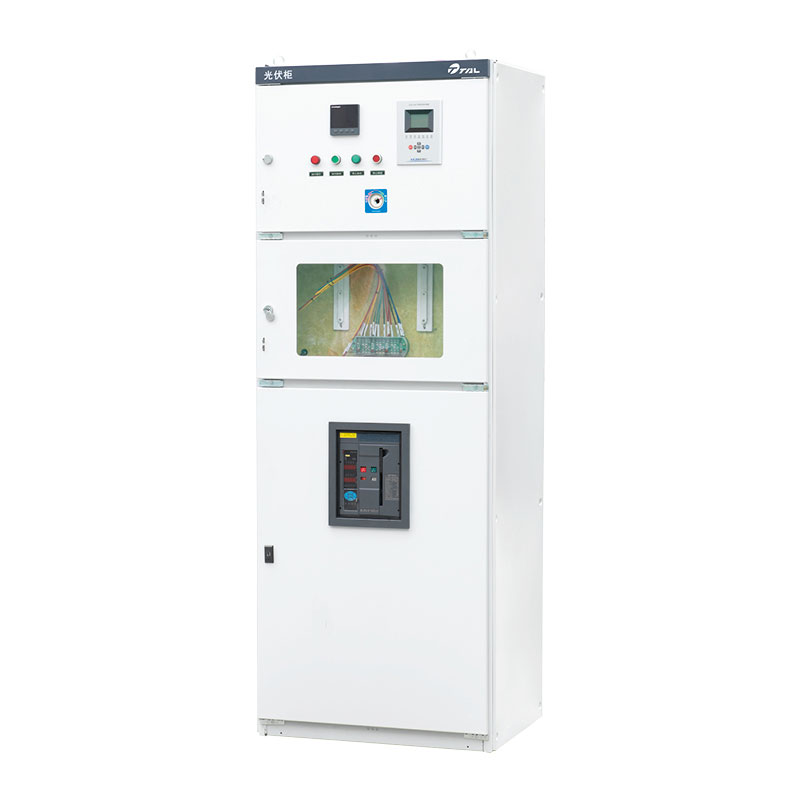

Fotovoltaik Şəbəkəyə Bağlı Aşağı Gərginlikli Şkaf

Taili fabrikinin təqdim etdiyi fotovoltaik şəbəkəyə qoşulmuş aşağı gərginlikli şkaf fotovoltaik çeviricinin çıxardığı elektrik enerjisini toplayır və onun yüklərə və elektrik şəbəkəsinə təhlükəsiz ötürülməsinə cavabdehdir. Eyni zamanda, hərtərəfli qorunma, monitorinq və planlaşdırma funksiyalarına malikdir.

Əsas funksiyalar

Fotovoltaik şəbəkəyə qoşulmuş aşağı gərginlikli şkaf heç bir halda sadə "qoşulma qutusu" deyil. yerinə yetirir aşağıdakı əsas funksiyalar:

1. Enerjinin toplanması və paylanması

· Kolleksiya: Çoxlu fotovoltaik çeviricilərdən alternativ cərəyan çıxışını bir və ya bir neçə əsas cərəyana birləşdirin ötürmə səmərəliliyini artırmaq üçün sxemlər.

· Paylanma: Toplanmış gücü əsaslı şəkildə yerli yüklərə (istifadəçilərin şəxsi istifadəsi üçün) bölüşdürün və şəbəkəyə qalan güc.

2. Şəbəkəyə qoşulma nöqtəsi

· Bu, fotovoltaik sistem və şəbəkə arasında qanuni demarkasiya nöqtəsidir. Şəbəkə şirkətləri adətən tələb edir Bu nöqtədə fotovoltaik sistemin mənfi təsirlərinin olmaması üçün ölçmə və monitorinq şəbəkə.

3. Kompleks mühafizə funksiyaları

· Həddindən artıq yüklənmə və qısaqapanmadan mühafizə: Həddindən artıq cərəyanın avadanlıqlara zərər verməsinin qarşısını almaq üçün elektrik açarlarından istifadə edin və ya yanğınlara səbəb olur.

· Əks cərəyandan qorunma (lazım olduqda): Enerji istehsalı yük elektrik istehlakını aşdıqda, gücün yuxarı səviyyəli transformatora qaytarılmasının qarşısını almaq (bəzi tətbiqlərdə bu qadağandır).

· Anti-adalanma effektinin qorunması: Bu, şəbəkəyə qoşulmuş sistemin əsas təhlükəsizlik funksiyasıdır. Şəbəkə olduqda söndürüldükdə, fotovoltaiklərin qarşısını almaq üçün fotovoltaik sistemi tez bir zamanda şəbəkədən ayırmaq lazımdır. enerjinin kəsilmiş xətlərə ötürülməsi elektrik şəbəkəsinə qulluq edən personalın təhlükəsizliyinə təhlükə yaradır. İnverterin özü bu funksiyaya malik olsa da, paylayıcı şkaf adətən ehtiyat mühafizə kimi istifadə olunur.

· Aşırı/aşağı gərginlik, artıq/aşağı tezlik mühafizəsi: Şəbəkə parametrlərinə nəzarət edin. Anomaliya aşkar edildikdən sonra hərəkətə keçin avadanlıq və şəbəkəni qorumaq üçün dərhal.

· Dalğalanmadan qorunma: İldırım vurması kimi həddindən artıq gərginlik şoklarının bahalı invertorlara və digərlərinə zərər verməsinin qarşısını alın avadanlıq.

4. Monitorinq və ölçmə

· Ağıllı sayğaclar: Fotovoltaiklərin yaratdığı gücü, gücü dəqiq ölçmək üçün iki istiqamətli sayğaclar quraşdırın şəbəkəyə qidalanır və şəbəkədən alınan güc. Bunlar elektrik enerjisi haqqının ödənilməsi üçün əsasdır.

· Monitorinq cihazları: Gərginlik, cərəyan, güc, enerji istehsalı, güc faktoru kimi parametrləri real olaraq izləyin cərəyan/gərginlik transformatorları, güc sayğacları və s.

5. Kommutasiya və nəzarət

· Əllə və ya avtomatik qoşulma və ayırmanı asanlaşdırmaq üçün ayırıcı açarları, kontaktorları və s. təmin edin. əməliyyatlar, avadanlığa texniki qulluq və təmiri asanlaşdırmaq.

Zəhmət olmasa aşağıdakı məlumatları təqdim edin və biz daha yaxşı xidmətlər təklif edə bilək.

Daha yaxşı ünsiyyəti asanlaşdırmaq və dəqiq sifariş vermək üçün, lütfən, bizə bir sətirli diaqramı təqdim edin fotovoltaik sisteminiz.
